350-800gsm Blanc Carton Dossier Et Machine Gluer 250m/Min

PLIEUSE COLLEUSE AUTOMATIQUE HAUTE VITESSE

JH-2400F-PCW

Plieuse en carton automatique JH-2400

1. Description du produit

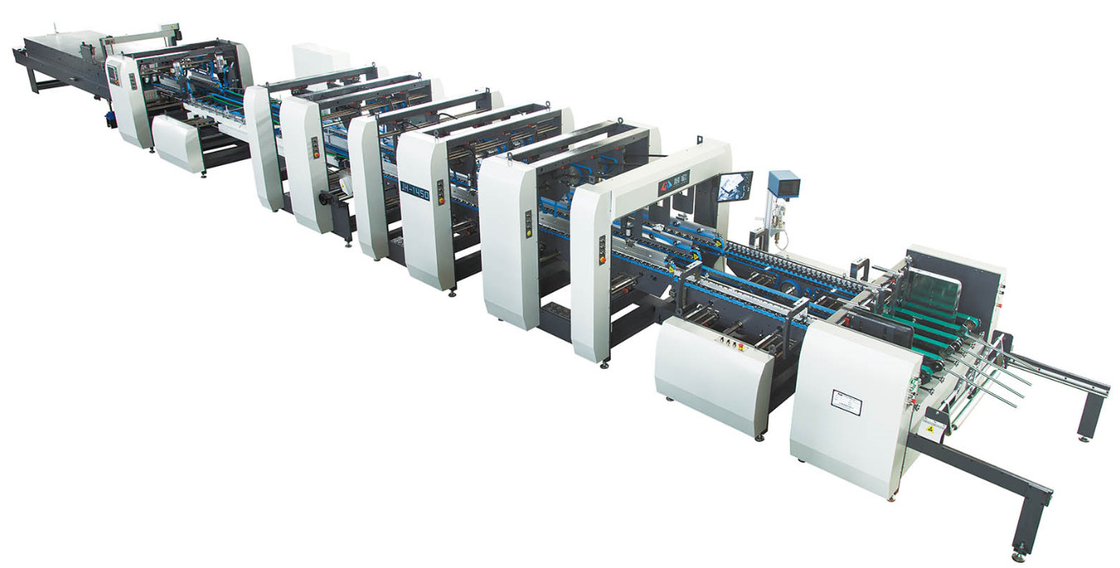

JH-2400PCW-F est un modèle multifonctionnel, principalement adapté aux emballages de taille moyenne, carton 300g -800g, emballage ondulé 1mm-10mm, double pliage et fond crochet;cette machine peut également produire une découpe à pression plate à cinq couches double laminé et E, CBA ou la découpe rotative imprimée à base d'eau rainurée ondulée à deux plis, modèle à fond crochet, l'ensemble de la machine a des changements plus divers, simple débogage, opération simple et pratique.Cette machine est équipée d'un localisateur de correction de carton unique, d'un dispositif d'accrochage continu des boîtes d'empilage.Il adopte un terminal tactile et un système d'exploitation PLC (système de diagnostic en ligne à distance en option).Équipée d'un système d'exploitation à télécommande, la structure de transmission adopte une transmission de moteur indépendante groupée, un fonctionnement stable, aucun bruit et la pression de la courroie supérieure est réglée pneumatiquement.Il est stable et efficace et répond pleinement aux besoins d'un fonctionnement humanisé.Cette machine est fabriquée conformément aux normes européennes CE.Cettemachine est équipée du système 4/6 points.

2. Paramètres techniques :

A. Spécification de JH-2400PCW-F :

1) Qualité de papier applicable : carton blanc (300-800 g/m²), parement et laminé E, C/B/A.ondulé à cinq couches

2. Méthode d'alimentation du papier : avec courroie d'aspiration correctement et automatiquement et en continu
3. Vitesse mécanique de collage (MAX): 250m/min
4. Largeur de boîte : 420mm-2400mm
5. Dimensions mécaniques (longueur×largeur×hauteur/MM) : 23000×3100×2000/MM
6. Colle : soluté
7. Poids total (environ) : 19.5T
8. Puissance requise : environ 47KW

B. Composants :

Il est divisé en six modules : une section d'alimentation, une section d'alignement latéral, une section anti-crochet, un module de formation de pliage, un module de presse et de comptage, une section de convoyage.

• Section d'alimentation :

Il se compose de 7 courroies d'alimentation en papier d'aspiration de 60 mm de large;La plaque métallique de 10 mm est ajustée horizontalement pour régler la largeur et la roue de guidage de gaufrage guide la courroie de sortie du papier;il y a des déflecteurs sur les côtés gauche et droit, qui peuvent être déplacés à gauche et à droite selon le style du produit ;le département d'alimentation papier est équipé de trois couteaux de sortie papier.Le coupe-papier ajuste la longueur asymétrique en fonction de l'échantillon réel ;le dispositif d'aspiration coopère avec le moteur pour faire avancer le papier rapidement, facilement et automatiquement en continu.La section d'alimentation en papier peut empiler le papier à une hauteur de 400 mm et la pression d'alimentation supérieure est pneumatique pour assurer une alimentation en papier ondulé fluide.L'opérateur peut contrôler l'interrupteur d'alimentation papier dans n'importe quelle zone d'exploitation.

• Section d'alignement latéral:

La structure à trois plaques adopte le principe de la jauge de poussée et de la jauge latérale, qui peut corriger le carton incliné pour assurer une alimentation en douceur et en douceur.

• Anti-crochet

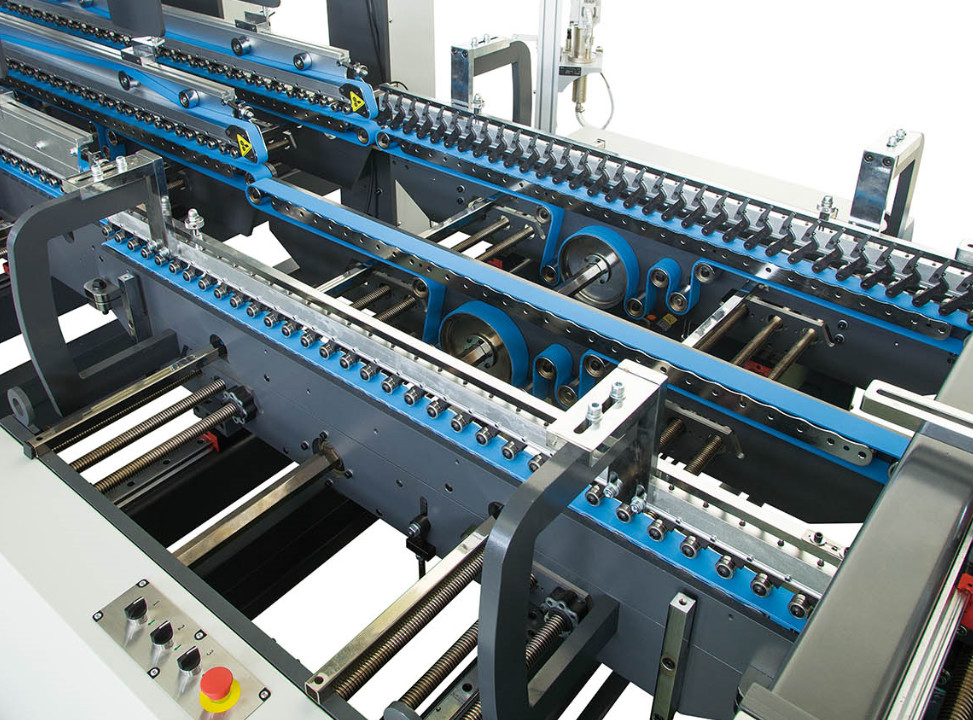

Structure à trois plaques, la courroie supérieure est le type d'entraînement principal, pour assurer un transport de papier en douceur.La bande inférieure mesure 50 mm, la bande supérieure mesure 30 mm et la bande de pression supérieure monte et descend pneumatiquement pour s'adapter aux différentes épaisseurs de carton.Équipé d'un système anti-crochet, coopéré avec un système à 4/6 points pour s'assurer que la formation de la boîte est bonne.

• Anti-crochet:

Structure à trois plaques, la courroie supérieure est le type d'entraînement principal de 30 mm de large et la courroie inférieure a une largeur de 50 mm pour assurer un transport du papier en douceur.

• Module de formation de pliage

La structure à trois plaques, la courroie supérieure est le type d'entraînement principal, pour assurer le transport du papier en douceur.Il est composé d'une ceinture inférieure de 50 mm et d'une béquille de 60 mm de large ;les côtés gauche et droit sont complétés par la deuxième ligne de pliage à 180 degrés et la quatrième ligne de pliage à 180 degrés est complètement combinée ;les roues de guidage gauche et droite s'ajustent selon différentes positions pour correspondre plus facilement à la boîte pliante ;le roulement inférieur supporte et guide la courroie pour qu'elle fonctionne correctement.La courroie de pliage est entraînée indépendamment et la vitesse de la courroie de pliage peut être ajustée indépendamment, de sorte que le produit n'aura pas de désalignement de la colle.

• Module Presse et Comptage :

La transmission supérieure et inférieure peut ajuster la longueur;et il est équipé d'un dispositif d'alignement pour corriger les erreurs générées lors du processus de pliage du carton, et la ligne de pliage des deux côtés du carton peut être aplatie et corrigée lorsque la boîte à cinq couches est produite par le dispositif d'aplatissement.Lors de la production de boîtes de pâte à fond, elle est équipée d'un dispositif de blocage frontal pneumatique.La méthode d'accumulation automatique continue des boîtes garantit que la boîte entre proprement dans le service de transport ;il adopte un dispositif automatique de compteur électrique ;il est équipé d'un système de pression d'air et d'un système de transport de pression.La roue de pressage peut être ajustée en fonction des différents types de boîtes et de la qualité du papier pour rendre le pressage de la boîte plus parfait.

• Section convoyeur :

Adoptant une structure de transmission principale supérieure et inférieure indépendante, la courroie de pressage supérieure peut avancer et reculer en fonction de la longueur du carton de production, la courroie d'alimentation d'entrée est douce et modérée et n'écrasera pas le produit fini ;pressurage équilibré, convoyage soigné, assurant une qualité parfaite ;la vitesse de la partie de transport est adaptée à la vitesse de fonctionnement de la machine principale.Les appareils électriques sont automatiquement ajustés, et le fonctionnement manuel et la vitesse peuvent également être sélectionnés.il y a deux ensembles de dispositifs de fonction de pressage avant et de pressage du papier.Le débogage et le fonctionnement sont simples et pratiques à régler.
