Pliage de carton de PLC 28KW et machine de collage avec la ceinture multi de cannelure

PLIEUSE COLLEUSE AUTOMATIQUE HAUTE VITESSE

JH-1100-PCW

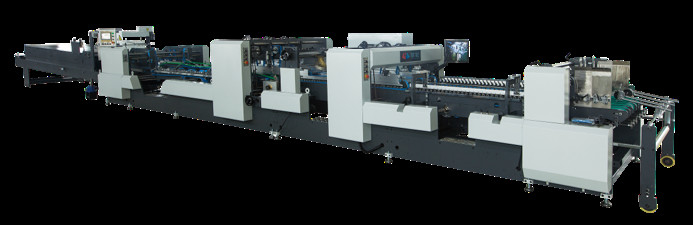

JH-1100 Machine automatique de colleuse de dossier en carton

1. Introduction

▪Cette machine adopte une structure de transmission à courroie multi-rainures, un fonctionnement silencieux et stable et une maintenance simple.

▪Le moteur de cette machine adopte le contrôle de l'inverseur, la régulation automatique de la vitesse, une économie d'énergie stable;

▪L'opération adopte un réglage unilatéral de la tige dentée, qui est simple et pratique (le réglage automatique par moteur est facultatif);

▪La sortie papier adopte plusieurs courroies épaisses équipées de moteurs de vibration pour assurer une alimentation continue, précise, automatique et papier;

▪La plaque de bande supérieure segmentée, combinée à une conception spéciale, peut être ajustée en fonction des besoins du produit sans tendre la bande;

▪La conception spéciale de la structure du panneau de ceinture supérieure peut protéger efficacement l'entraînement élastique et éviter les dommages causés par un fonctionnement incorrect;

▪Fournir le cylindre de colle inférieur, qui adopte des tiges dentées pour ajuster les côtés gauche et droit du cylindre de colle, qui est facile à utiliser (le système de pulvérisation de colle approprié doit être sélectionné) ;

▪Utilisez un écran tactile et un système de contrôle PLC, un système d'exploitation à télécommande, équipé d'un comptage photoélectrique, d'un comptage quantitatif, équipé d'un dispositif de frappe automatique du papier ;appareil à jet d'encre, fonctions plus complètes;

▪La table de pression de transport adopte des matériaux spéciaux, ajuste la pression par pression d'air et est équipée d'une courroie en éponge pour garantir un produit parfait.

▪Une clé hexagonale peut ajuster tous les accessoires de réglage, facile à utiliser ;

▪Cette machine peut produire des cartons à fond crochet double et quadruple et des boîtes d'emballage laminées;

▪Cette machine peut ajouter quatre fonctions de boîte hexagonale.

2. Paramètres techniques :

UN.Spécification JH-1100-PCW :

• Qualité de papier applicable : carton blanc (250-800 g/m²), carton sur carton laminé,paroi simple de flûte E et F.
• Méthode d'alimentation du papier : avec courroie d'aspiration correctement, automatiquement et en continu
• Largeur de boîte : 130mm-1100mm
• Taille mécanique (L×W×H/MM) : 2100mm×1800mm×1450mm
• Colle : soluté
• Poids total (environ) : 8,5T
• Puissance requise : environ 28KW
• Vitesse mécanique : 450m/min

B. Composants :

Il est divisé en sept modules : une section d'alimentation, une section d'alignement, une section de pré-pliage, unaccrochersection de pliage, une section de pliage, une section de presse et une section de convoyeur.

• Section d'alimentation

▪ La partie d'alimentation du papier a un système d'entraînement de moteur indépendant et le mode d'alimentation du papier est synchronisé avec l'hôte ;

▪ Sept tapis d'alimentation papier de 30 mm d'épaisseur ;Des plaques métalliques de 10 mm sont ajustées horizontalement pour régler la largeur ;

▪ La roue de guidage d'alimentation de gaufrage guide le tapis de sortie du papier ;les côtés gauche et droit sont équipés de chicanes pour ajuster la gauche et la droite selon le style du produit ;

▪ Équipé de trois couteaux d'éjection du papier pour la section papier pour ajuster la longueur asymétrique en fonction de l'échantillon réel ;

▪ Le dispositif de vibration coopère avec le moteur pour alimenter le papier avec précision et rapidité, en continu et automatiquement ;

▪ La section d'alimentation papier peut empiler du papier d'une hauteur de 400MM, équipée d'un dispositif de dépoussiérage avec une roue de laine pour assurer une alimentation papier fluide ;

▪L'opérateur peut contrôler le commutateur d'alimentation papier dans n'importe quelle zone d'exploitation ;

• Section d'alignement

▪ Le carton envoyé par la partie alimentation papier peut être corrigé par la partie correction pour assurer la précision du convoyage.

▪ La pression d'entraînement supérieure peut être ajustée de haut en bas pour s'adapter aux différentes épaisseurs de carton

• Section pré-pliée :

▪La conception spéciale peut pré-plier la première ligne de pliage à 180 degrés et la troisième ligne de pliage à 165 degrés.Facilitez l'ouverture de la boîte;

▪Il peut être mis à niveau pour installer quatre/six systèmes anti-crochet (dispositif en option).

• AccrocherSection

▪Équipé d'une combinaison de fond à crochet, d'un mécanisme de réglage, d'une conception idéale et flexible, d'une utilisation rapide et facile.

▪La plaque supérieure segmentée de la bande, combinée à une conception spéciale, peut être ajustée pour l'expansion et la contraction en fonction des besoins du produit, sans avoir besoin de tendre la bande.

▪Le cylindre de colle inférieur est équipé d'un de chaque côté, la capacité est grande et il est sélectionné en fonction de la situation réelle.le volume de colle du cylindre de colle est réglable, stable et facile à entretenir ;l'épaisseur de la roue à colle fournie est de 4 mm et peut également être sélectionnée en fonction des exigences particulières du client ;le cylindre de colle est en acier inoxydable solide et durable;

▪La colle inférieure est complétée par quatre ensembles de dispositifs inférieurs à crochets.

▪La ceinture inférieure mesure 30 mm, la ceinture supérieure mesure 20 mm et la plaque de ceinture de pression supérieure peut monter et descendre pour s'adapter à différentes épaisseurs de carton.

• Section de formation de pliage

▪La deuxième ligne de pliage est de 180 degrés et la quatrième ligne de pliage est de 180 degrés.

▪Conception spéciale, la vitesse des courroies de transport gauche et droite de la section de pliage peut être ajustée individuellement pour corriger le sens de déplacement de la découpe de la boîte afin d'assurer un transport droit.

• Espace Presse

▪Utilisez un compteur photoélectrique pour ramasser automatiquement le système à double usage de papier et de pulvérisation d'eau.

▪Dispositif de détection de bourrage papier.

▪Le réglage des courroies supérieure et inférieure est simple et facile à utiliser.

▪Lapapierla fonction clap est facultative.

• Section convoyeur :

▪Les courroies de presse à pile mobile à deux plaques gauche et droite peuvent être ajustées en ligne en fonction des exigences d'empilage du produit pour améliorer l'efficacité de la production.

▪Une bande éponge supplémentaire spéciale est utilisée pour presser la partie concave de la pile de boîtes.

▪Le réglage de la pression pneumatique, facile à régler, peut assurer efficacement la pression uniforme de l'ajustement.

▪En mode automatique, il est lié au taux d'accueil pour améliorer la stabilité de l'empilement de production.

3. Liste des pièces principales

4. Liste des pièces détachées

LISTE OPTIONNELLE :

• Système de contrôle
• Deux têtes pour ruban adhésif double face
• Pistolet double plasma 10 000 USD
• Colle à fenêtre

Recommander la liste des pièces de rechange
