350g-800g Machine de collage automatique de boîtes en carton pliantes en carton

PLIEUSE COLLEUSE AUTOMATIQUE HAUTE VITESSE

JH-1450AC

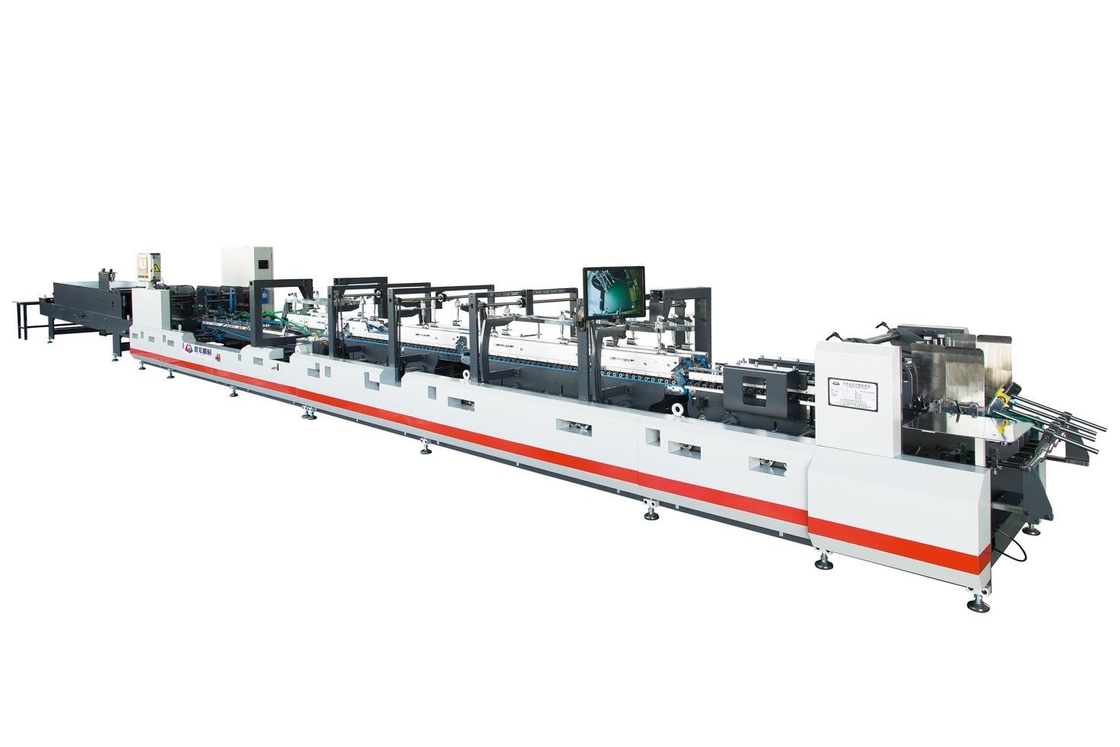

Plieuse en carton automatique JH-1450

1. Introduction

JH-1450AC est une machine de taille moyenne, principalement adaptée aux emballages de taille moyenne, carton 350g-800g, emballage ondulé 1mm-5mm, emballage en carton double;cette machine peut également produire une découpe à plat double et E, CBA ou une imprimante à base d'eau rotative découpée à l'emporte-pièce, l'ensemble de la machine a plus de changements, un débogage simple, un fonctionnement simple et pratique.Cette machine est équipée d'un localisateur de correction de papier unique, d'un dispositif de rognage, d'un dispositif d'alignement continu de la boîte d'empilage.Il adopte un terminal tactile et un système d'exploitation PLC (système de diagnostic en ligne à distance en option).Système d'exploitation à télécommande, l'opérateur peut contrôler la plage de fonctionnement de la machine pour s'arrêter dans n'importe quelle zone de fonctionnement, équipé d'un écran d'ordinateur, la transmission est un entraînement par motoréducteur indépendant, durable, à faible bruit, équipé d'un panneau de commande électrique, stable et efficace, répondre pleinement au besoin d'opération humanisé.

2. Paramètres techniques :

UN.Spécification JH-1450AC :

• Qualité de papier applicable : carton blanc (350-800 g/m²), laminé E, carton ondulé CBA.
• Méthode d'alimentation du papier : avec courroie d'aspiration correctement, automatiquement et en continu
• Largeur de boîte : 420mm-1450mm
• Taille mécanique (L×W×H/M) : 16.488×2.3×1.6
• Colle : soluté
• Poids total (environ) : 8T
• Puissance requise : environ 23KW
• Vitesse mécanique : 240m/min

B. Composants :

Il est divisé en sept modules : une section d'alimentation, une section d'alignement latéral, une section d'encollage, une section anti-crochet, une section de formage de pliage, une section de presse et de comptage, une section de convoyage.

• Section d'alimentation

Il se compose de 7 courroies d'alimentation en papier d'aspiration de 60 mm de large;La plaque métallique de 10 mm est ajustée horizontalement pour régler la largeur et la courroie de sortie du papier est guidée par des rouleaux;les déflecteurs sont placés sur les côtés gauche et droit pour s'ajuster à gauche et à droite selon le style du produit ;le département d'alimentation en papier est équipé de trois couteaux de sortie de papier pour ajuster la longueur asymétrique en fonction de l'échantillon réel ;le dispositif d'aspiration coopère avec le moteur pour alimenter rapidement et facilement, en continu et automatiquement le papier correctement.La section d'alimentation en papier peut empiler du papier jusqu'à 400 mm de hauteur, et la pression d'alimentation en papier supérieure est pneumatique pour assurer une alimentation en douceur du papier ondulé.L'opérateur peut contrôler l'interrupteur d'alimentation papier dans n'importe quelle zone d'exploitation.

• Section d'alignement latéral

La structure à deux plaques adopte le principe de la jauge de poussée et de la jauge latérale, qui peut corriger le carton incliné pour assurer une alimentation en douceur.

• Section de collage

Tous les cylindres de colle peuvent être chargés et déchargés ;le cylindre de colle inférieur est équipé de gauche et de droite, et la capacité est grande, ce qui peut être sélectionné en fonction de la situation réelle ;le volume de pâte du cylindre de colle est réglable, stable et facile à entretenir ;l'épaisseur de la roue de collage fournie est de 10 mm à 20 mm, et elle peut également être personnalisée nécessite une sélection ;le cylindre de colle est fait de matériaux solides et durables pour assurer l'achèvement de la fonction de collage.

• Section anti-crochet :

système d'angle 4/6 spécialement conçu, entraîné par un système de servocommande de haute précision.Ainsi, réalise des fonctions de pliage spéciales telles que le fond, la serrure avant et le coin 4/6, qui peuvent répondre aux fonctions de diverses couvertures et de la boîte de coin 4/6.

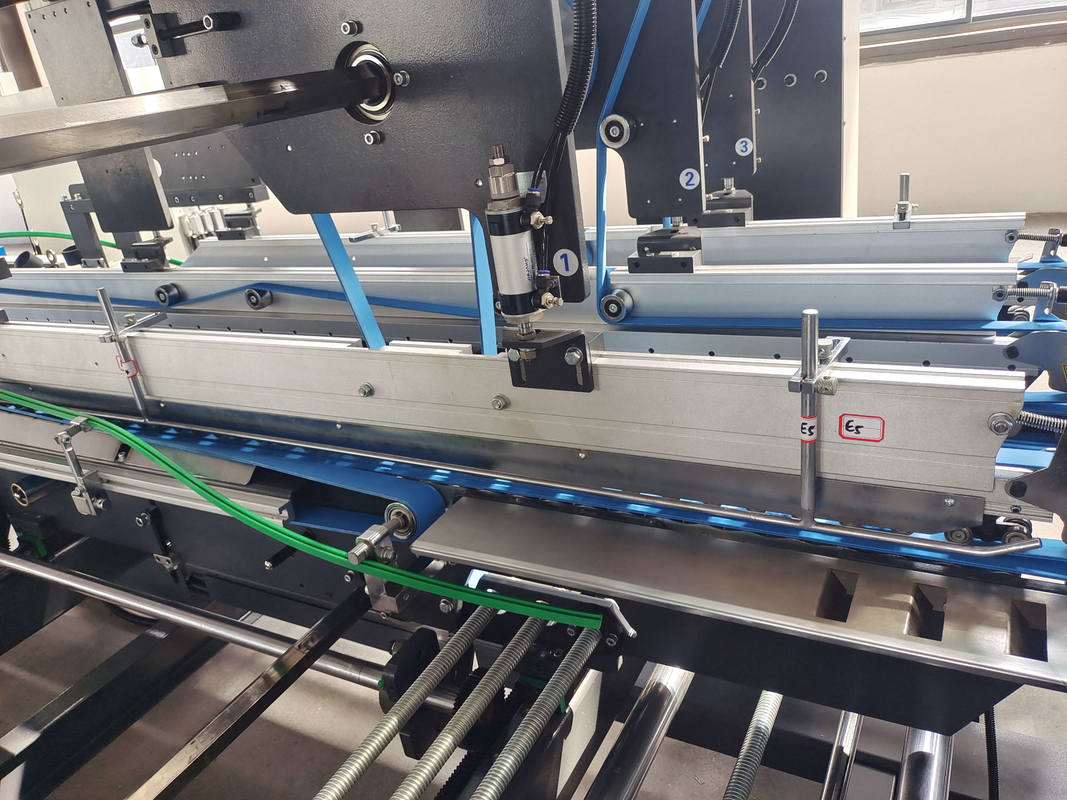

• Section de formation de pliage

La structure à trois plaques, la courroie supérieure est le type d'entraînement principal, pour assurer le transport du papier en douceur.Il est composé d'un tapis inférieur de 50 mm et d'un tapis tournant de 60 mm de large ;les côtés gauche et droit sont complétés par la deuxième ligne de pliage à 180 degrés et la quatrième ligne de pliage à 180 degrés est complètement combinée ;les roues de guidage gauche et droite s'ajustent selon différentes positions pour correspondre plus facilement à la boîte pliante ;le roulement inférieur supporte et guide la courroie pour qu'elle fonctionne correctement.La plaque de ceinture de pression supérieure peut monter et descendre pour s'adapter aux différentes épaisseurs de carton.

• Section de presse et de comptage

La longueur de la transmission supérieure et inférieure est réglable ;la méthode d'accumulation automatique continue des boîtes garantit que les boîtes entrent proprement dans la partie de transport ;le dispositif automatique de compteur électrique est adopté ;il est équipé d'un système de pression d'air et d'un système de transport de pression.La pression peut être ajustée en fonction des différents types de boîtes et de la qualité du papier pour rendre le pressage de la boîte plus parfait.

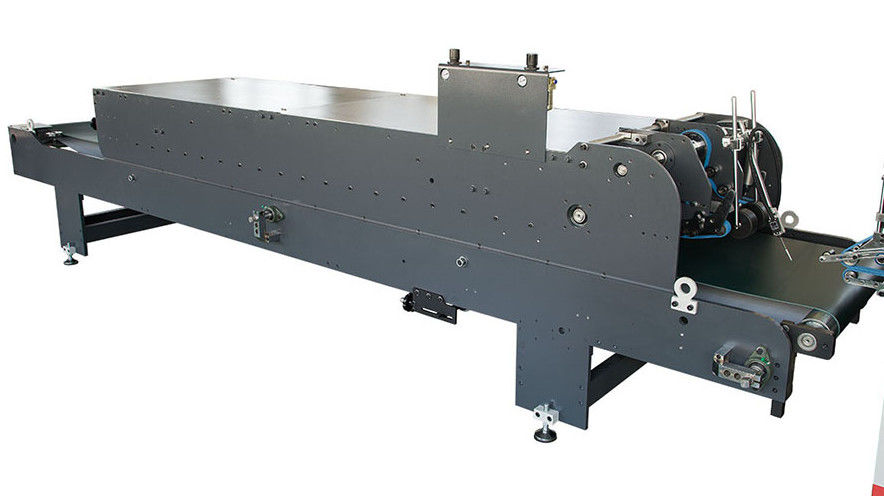

• Section convoyeur :

Équipé du déflecteur avant et de la fonction de poussée continue, les erreurs dans le processus de pliage des cartons peuvent être corrigées.La courroie d'alimentation d'entrée adopte une structure de transmission principale supérieure et inférieure indépendante.La courroie d'entrée est douce et modérée et n'écrasera pas le produit fini;l'ensemble de la partie transport peut se déplacer d'avant en arrière ;uniformément pressé et soigneusement transporté pour assurer une qualité parfaite;la vitesse de la partie de transport peut être automatiquement ajustée en fonction de la vitesse de fonctionnement de la machine principale et du dispositif photoélectrique.La vitesse est ajustée en mode de fonctionnement manuel ;un ensemble de dispositifs fonctionnels est composé de roues en caoutchouc.

3. Liste des pièces principales

4. Liste des pièces détachées

LISTE OPTIONNELLE :

• Système de contrôle
• Système de pulvérisation de colle avec quatre commandes et deux têtes
• Deux têtes pour ruban adhésif double face
• Pistolet double plasma
• Colle à fenêtre
