alignement ondulé de moteur servo de machine de lamineur de cartons de 1650*1400mm

DW-1650 2 + 2 + 1 plastifieuse à flûte automatique

Caractéristiques:

Remarque : Les spécifications peuvent être modifiées sans préavis.

Chargeur de papier litho

• Équipé avec4 bouchons de levage de papier et 4 bouchons d'alimentationpour assurer une alimentation en douceur.
• Base de pressage du papier avec souffleur d'air et sous-ventilateur à deux côtés pour un papier plus large.

Système de collage

Substrat Deux chargeurs de papiers

Le papier ondulé est attaché et passe à travers les plaques à ressort par une courroie d'aspiration et assure la livraison en douceur du carton ondulé.La ceinture d'assistance nouvellement conçue aide à faire les travaux d'alimentation parfaits de la ceinture d'aspiration,surtout pour 3/5/7 plis.

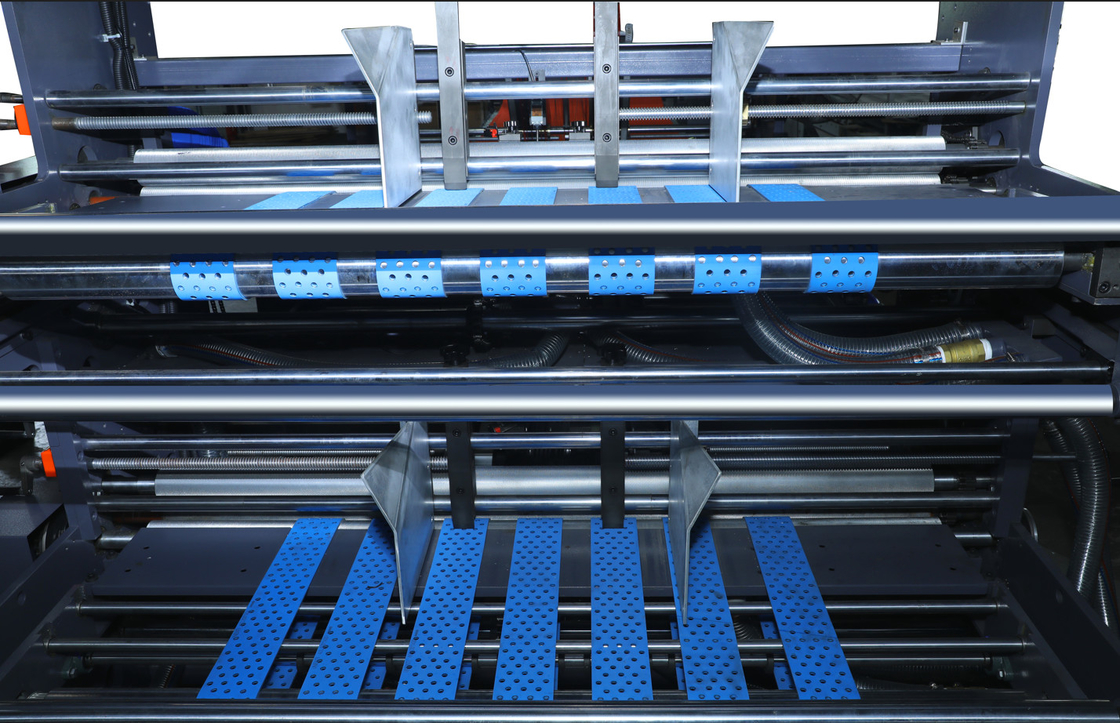

Système d'alignement et de synchronisation du servomoteur

• Alignement du servomoteur pour le papier supérieur et les cartons ondulés 4 plis inférieurs.Plusieurs capteurs pour surveiller la position d'alimentation des feuilles inférieures, les deux servomoteurs supérieurs (marque japonaise Yaskawa) ajustent les feuilles supérieures de manière synchrone pour effectuer un repérage précis pendant le laminage.
• Courroies de registre synchrones.Les deux cartons ondulés inférieurs sont enregistrés et alignés avec une griffe de poussée synchrone qui permet un enregistrement précis.Il y a un tampon conçu avant de pousser la griffe frappant le papier qui empêche le bord du papier d'être endommagé.Le système de micro-ajustement et de maintien des roulements permet un laminage précis des deux supports papiers transportés.

Convoyeur de pressage

Intégré au convoyeur de pressage supérieur et inférieur, toutes les planches sont pressées et séchées naturellement jusqu'à ce qu'elles soient laminées étroitement sans bulles d'air.

Cadres latéraux

La machine nouvellement conçue avec des châssis renforcés assure la stabilité même à la vitesse la plus élevée et une longue durée de vie de la machine.Les roulettes indépendantes sont faciles à démonter pour assurer un remplacement rapide.

Volants de coulée de précision solides et durables.

Système de contrôle électrique

1. Le panneau de commande affiche tous les boutons de fonctionnement et toutes les fonctions.Les panneaux de commande auxiliaires sont situés dans le convoyeur d'alimentation et de pressage.Le compteur calcule les feuilles de plastification grâce au contrôle des cellules photoélectriques et le dispositif à vitesse fixe assure une vitesse de fonctionnement fixe.

2. Les systèmes électriques sont Schneider et Fotek & Anly de Taiwan.

Sources des pièces principales
